Kuumakindel toruventilaator VOK ja VO

Kamina õhkkütte ventilaator

Toruventilaatorid VO ja VOK lubatud töötemperatuur on kuni +150°C. Neid võib paigaldada õhkkütte süsteemi torule, mis on ühenduses kamina või muu kütteseadmega. Ventilaatori korpus on valmistatud alumiiniumsulamist ja tööratas on valmistatud kuumakindlast plastikust. Temperatuuri anduriga varustatud ventilaatori korral lülitab andur ventilaatori tööle kui temperatuur tõuseb üle +50°C ja lülitab ventilaatori välja kui temperatuur langeb alla +35°C.

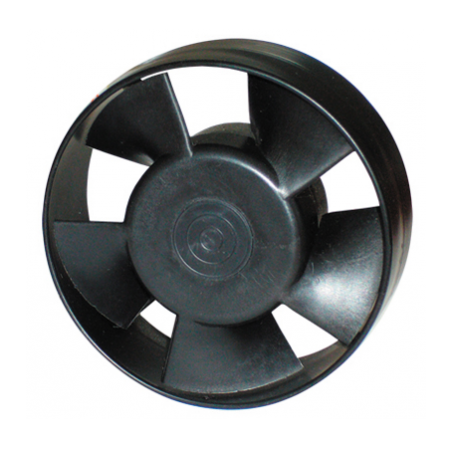

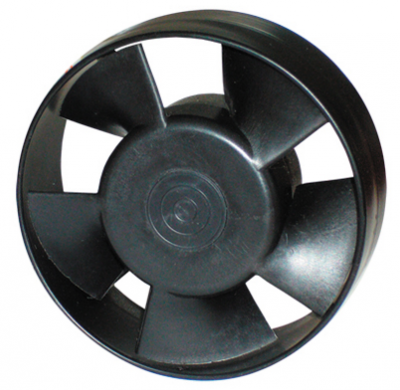

VO – toru sisse paigaldatav ventilaator. Saadaval ümarale torule mõõduga 120mm ja 150mm.

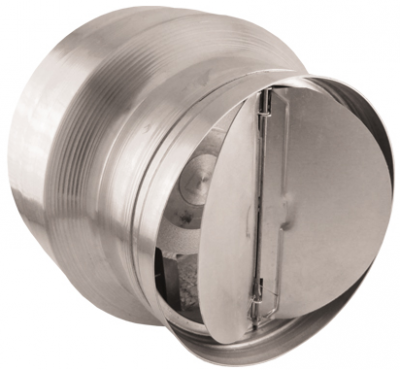

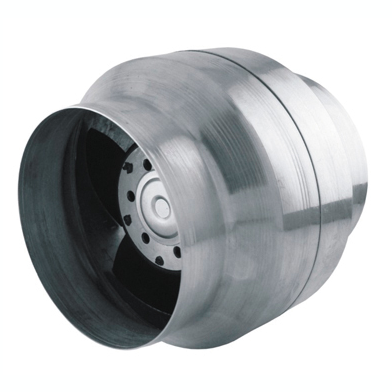

VOK – toru vahele paigaldatav ventilaator. Saadaval ümarale torule mõõduga 100mm ja 120mm.

Tabel 1 – Ventilaatorite VO ja VOK tehnilised andmed

Mudel

Toide

[Hz/v]

Pöörded

[p/min]

Max õhuvool

[m3/h]

Max rõhk

[Pa]

Võimsus

[W]

VO 120

VOK 120/100

50/22026501507518

VO 135

VOK 135/120

50/22026502058542

VO 150

VOK 150/120

50/220260024011046

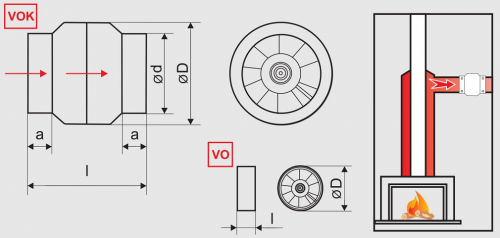

Joonis 1 – Ventilaatorite VO ja VOK mõõtude skeem

Kuumakindla toruventilaatori mõõdud

Tabel 2 – Ventilaatorite VO ja VOK mõõdud

Mudel

a

[mm]

l

[mm]

ød

[mm]

øD

[mm]

VO 120

–40–120

VO 135

–60–135

VO 150

–55–150

VOK 120/100

28130100120

VOK 135/120

27145120135

VOK 150/120

28150120150
